SEC-C 石英ガラス製光電気化学セル

キュベット型分光電気化学セル
SEC-C 石英ガラス製光電気化学セル

・分光電気化学セルの種類
分光電気化学セルには、バッチセルタイプとフローセルタイプがあります。
バッチセルタイプは作用極に白金や金のメッシュ電極を用います。
フローセルタイプはITO、白金グリッド、金グリッド蒸着電極を使用します。

フローセルはこちら

  • 特長
  • 概要
  • 光路長1 mmセル
  • 光路長0.5 mmセル
  • 商品詳細

 分光電気化学は分光学的手段を用いて電極反応機構や電極/電解質溶液界面構造の解明を目指す分野で、各種分光法と周辺技術の急速な発展に伴い、極めて広い分野での応用が可能となっています。
 現在、可逆及び準可逆系での吸光度-電位曲線が理論的に導かれており、これを基に酸化還元酵素やメチレンブルーのようにボルタモグラムだけでは解析が困難な物質の、電気化学 特性の解析が可能となっています。

  • 酸化・還元反応による色変化のリアルタイムモニタリング
  • 電極/液界面で起こる電荷移動の解析
  • 電極表面、電極近傍の分光測定
  • 生成物、中間体の吸収スペクトル
  • 濃度、拡散係数、寿命などのパラメータ


分光電気化学測定 システム構成図
光電気化学測定のシステム構成図

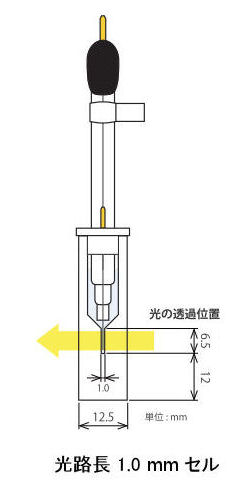

SEC-C 石英ガラス製光電気化学セルはバッチセルタイプです。石英セルの光路長は0.5 mmと1 mmで2種類あります。メッシュ電極は石英セルの下端から15 mmの地点を中心にφ6以下の光が透過できるよう設計されています。

光路長タイプ メリット デメリット
0.5 mm 電解速度が速い メンテナンスが難しい
1.0 mm メンテナンスが簡単 電解速度が遅い

※上記の表はそれぞれ光路長1 mm、0.5 mmセルと比較した場合

キュベット型分光電気化学セルを用いた測定例

SEC-C 石英ガラス製光電気化学セル(光路長 : 1 mm)を用い、酸化還元反応に関与する物質の吸光度を測定することで紫外可視吸収スペクトルが得られます。
2 mM フェロシアン化カリウム水溶液の CV を取り酸化還元電位を確認後、酸化反応が起こる 0.25 V で定電位分解した際の差吸収スペクトルの経時変化の様子です。

キュベット型分光電気化学セルを用いた測定例

光路長1 mmセルは通常の分光電気化学測定に最適です。光路長0.5 mmセルと比べて理論上、半分のサンプル濃度で同じ結果を得ることができます。濃度が高いとCV波形がきれいに出ない場合があります。また、実験後の洗浄が比較的簡単です。初めて分光電気化学実験を行う方には、こちらのセルを推奨しています。

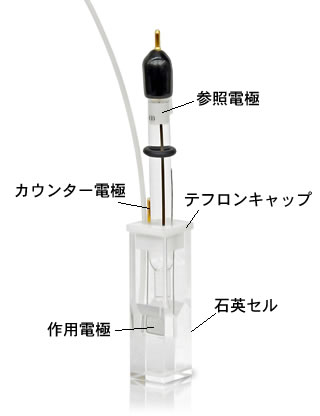

SEC-C 石英ガラス製光電気化学セルの概要作用電極の位置

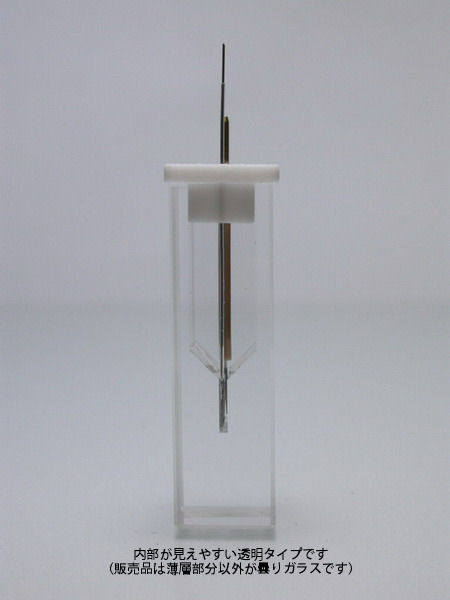

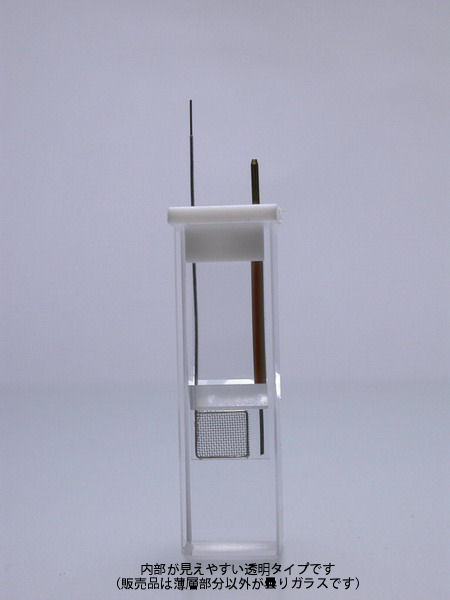

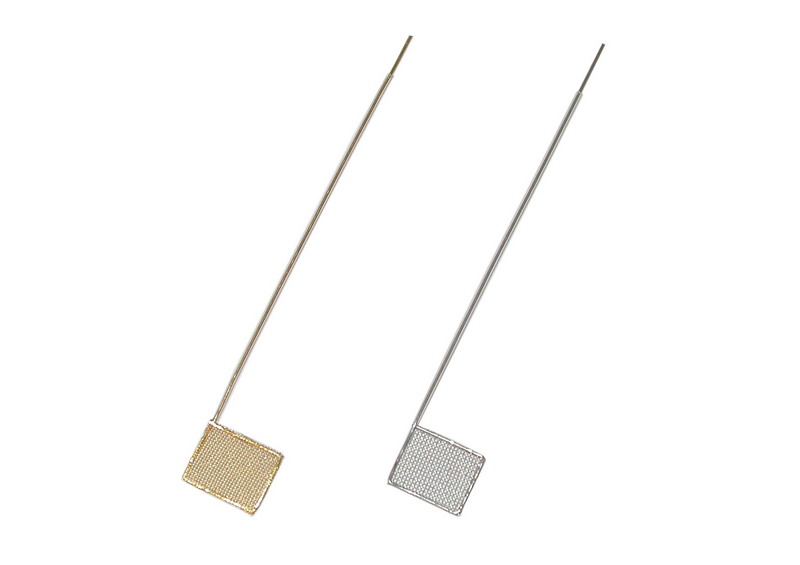

SEC-C 光電気化学セルの正面。中心に参照電極が入ります。  SEC-C 光電気化学セルの側面。光路長は1mmです。   Ptメッシュ電極とAuメッシュ電極。Ptが80メッシュでAuは100メッシュです。

クリックで写真拡大クリックで拡大

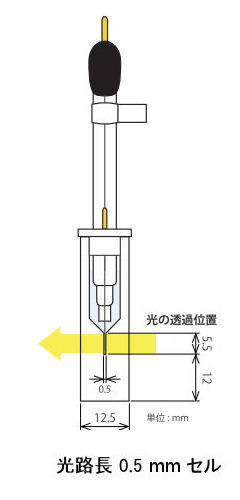

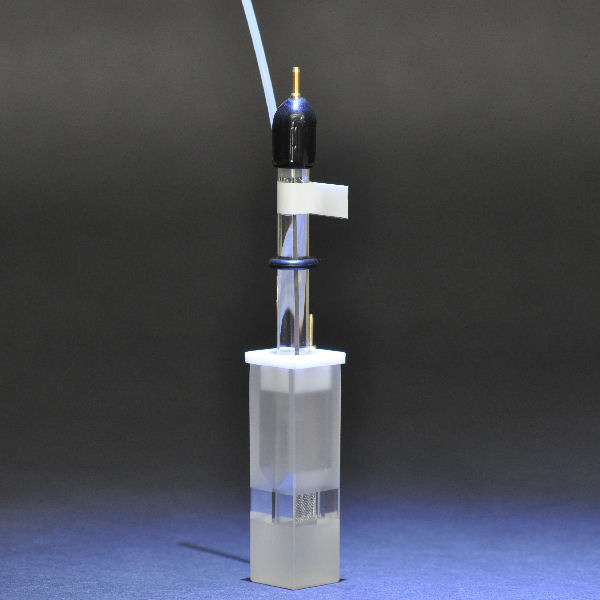

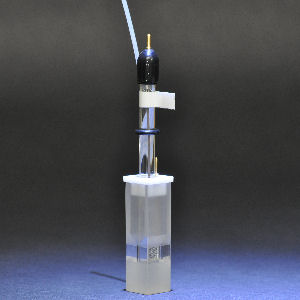

光路長0.5 mmセルは1.0 mmセルと比べてサンプルの電解時間を短縮できます。揮発性の高い有機溶媒の測定、不安定な電解生成物の検出などに有効です。平衡に達する時間が短いため、安定した測定が行えます。

光路長1 mmセルと比べると洗浄しにくいため、実験後は速やかに洗浄し、汚れが付着しないよう気をつける必要があります。また、作用電極、カウンター電極を慎重にセットしないと測定面に傷が付く恐れがあります。そのため、必ず光路長0.5 mmセル専用の作用電極、カウンター電極を使用してください(光路長0.5 mm専用製品には、品名に“SEC-C05”という型番が付きます)。

光路長1mmタイプ

※商品コードをクリックするとWEB見積書に自動入力できます
商品コード 詳細
013716 SEC-CT 石英ガラス製光電気化学セルキット (Pt)
011498, 013703, 013718, 011501, パージ用チューブ(10 cm)から構成

※1 作用電極は標準でPtメッシュが付属されます。
※2 参照電極は別売りです。
013717 SEC-CT 石英ガラス製光電気化学セルキット (Au)
012017, 013703, 013718, 011501, パージ用チューブ(10 cm)から構成

※1 作用電極は標準でAuメッシュが付属されます。
※2 参照電極は別売りです。
構成品詳細

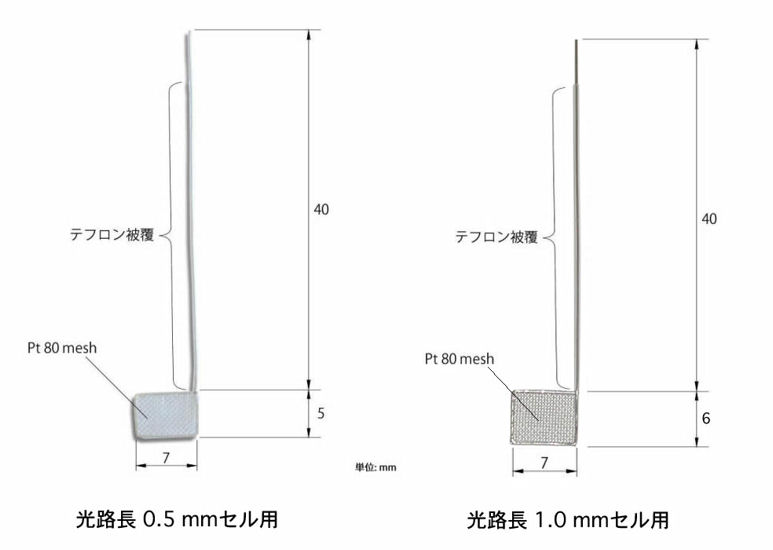

011498 SEC-C 光電気化学用Ptメッシュ電極 80メッシュ
012017 SEC-C 光電気化学用Auメッシュ電極 100メッシュ
013703 SEC-C/C05 光電気化学用Ptカウンター電極
013718 SEC-CT 光電気化学用石英セル 12.5 x 12.5 x 45 mm
光路長: 1 mm
011501 SEC-C 光電気化学用テフロンキャップ



光路長0.5mmタイプ

※商品コードをクリックするとWEB見積書に自動入力できます
商品コード 詳細
013700 SEC-C05T 石英ガラス製光電気化学セルキット(Pt)
012606, 013703, 013702, 011501, パージ用チューブ(10 cm)から構成

※1 作用電極は標準でPtメッシュが付属されます。
※2 参照電極は別売りです。
013701 SEC-C05T 石英ガラス製光電気化学セルキット(Au)
012607, 013703, 013702, 011501, パージ用チューブ(10 cm)から構成

※1 作用電極は標準でAuメッシュが付属されます。
※2 参照電極は別売りです。
構成品詳細
012606 SEC-C05 光電気化学用Ptメッシュ電極 80メッシュ
012607 SEC-C05 光電気化学用Auメッシュ電極 100メッシュ
013703 SEC-C/C05 光電気化学用Ptカウンター電極
013702 SEC-C05T 光電気化学用石英セル 12.5 x 12.5 x 45 mm
光路長: 0.5 mm
011501 SEC-C 光電気化学用テフロンキャップ

※ 光路長0.5mm関連製品には、品名に“SEC-C05”という専用コードが付きます。

参照電極

オプション(別売)
012167 RE-1B 水系参照電極(Ag/AgCl) 長さ: 80mm OD: 6mm
013848 RE-7N 非水溶媒系参照電極 長さ: 80mm OD: 6mm



モデル2325バイポテンショスタットはこちらから

SEC2020スペクトロメーターシステムはこちらから
