電気化学 測定装置 ALS1000C 8ch 電気化学 アナライザー
電気化学 測定装置のモデル1000Cシリーズ 8チャンネル 電気化学 アナライザーは、マルチチャンネル機能、マルチプレクサー機能が搭載されたモデルです。モデル1000Cシリーズ 1台で、1~8チャンネルを同時かつ連続で自動測定することが可能です。
この電気化学 測定装置は、Windows™OSのパソコンで制御し、高い信頼性・応用性を有し、アンペロメトリックからCVテクニックまでの13項目の測定が実行できます。
- 特長
- 仕様
- テクニック一覧
- 測定例
- 応用例
- オプション
センサー評価用マルチポテンショスタット
- 1~8チャンネル(チャンネルは任意に設定可能)で同時かつ連続自動測定可能
- 独立セルでも同一セルでも測定可能
- マルチチャンネル測定もリーズナブルに
- マルチプレクサー機能搭載
- 1 µVから5,000 V/secまでのスキャン速度選択が可能
- 全チャンネルのポテンシャル範囲は±10V
- 電流範囲 ±10 mA
- 4種類の波形選択が可能
- マルチセンサー測定への応用
モデル1000Cシリーズは、マルチチャンネル機能、マルチプレクサー機能が搭載されたモデルで、第1電極から第8電極まで、全てのチャンネルでポテンシャル範囲±10 V、電流範囲±10 mA です。測定下限電流は1 nAとなります。
本装置はセンサー評価などを一度に行う場合、または、くし形電極などのような多電極システムによる電気化学 的な特性評価などに有効です。
<<8チャンネル測定で利用可能なテクニック>>
- CV
- LSV
- i-t
- CA
- CC
- SWV
- DPV
- DPA
- TPA
- SSF
- STEP
パラメータ | モデル1000Cシリーズ |
ポテンシャル範囲 | ±10 V |
電流範囲 | ±10 mA |
出力電圧 | ±12 V |
感度範囲 | ±10 nA ~ ±0.01 A(7レンジ) |
入力インピーダンス | 1×1012 Ω |
最小電位分解能 | 100 µV |
最大サンプリング速度 | 16bit @ 1 MHz |
バックグラウンド電流 | < 50 pA |
電流分解能 | 0.3 pA(電流レンジの0.0015%) |
スキャン速度 CV | 1×10-6 ~ 5,000 V/sec |
パルス幅 CA, CC | 0.0001 ~ 1,000 sec |
パルス幅 DPV, NPV | 0.001 ~ 10 sec |
周波数 SWV | 1 ~ 100 kHz |
対応OS | WindowsTM 10※1 / 11 |
インターフェース | USB 2.0 |
大きさ(W×D×H) | 365 × 235 × 125 mm |
重さ | 3.5 kg |
※1 Windows™ 10 Sモードには対応しておりません。Sモードの場合は、解除を行ってください。
また、対応するのはマイクロソフト社がサポート中のバージョンのみです。
※2 iR補償機能は搭載しておりません。
テクニック | 1000C | 1010C | 1020C | 1030C | 1040C |
CV | ● | ● | ● | ● | ● |
LSV | ● | ● | ● | ● | ● |
CA | ● | ● | |||
CC | ● | ● | |||
DPV | ● | ● | ● | ||
NPV | ● | ● | ● | ||
SWV | ● | ● | ● | ||
ACV | ● | ||||
SHACV | ● | ||||
i-t | ● | ● | ● | ● | |
DPA | ● | ● | ● | ||
TPA | ● | ● | ● | ||
SSF | ● | ● | |||
STEP | ● | ● | |||
OCPT | ● | ● | ● | ● | ● |
Lmt CV Sim | ● | ● | ● | ||
Full CV Sim | ● | ● |
※ OCPT以外は全て8チャンネル測定が可能です。
テクニック略称一覧
- CV: サイクリックボルタンメトリー
- LSV: リニアースイープボルタンメトリー
- CA: クロノアンペロメトリー
- CC: クロノクーロメトリー
- DPV: 微分パルスボルタンメトリー
- NPV: ノーマルパルスボルタンメトリー
- SWV: 矩形波ボルタンメトリー
- i-t: アンペロメトリー
- DPA: 微分パルスアンペロメトリー
- TPA: トリプルパルスアンペロメトリー
- SSF: スイープステップファンクション
- STEP: マルチポテンシャルステップ
- OCPT: Open Circuit Potential-Time
- Lmt CV Sim: CVシミュレーション(機能限定版)
- Full CV Sim: CVシミュレーション
8チャンネル測定

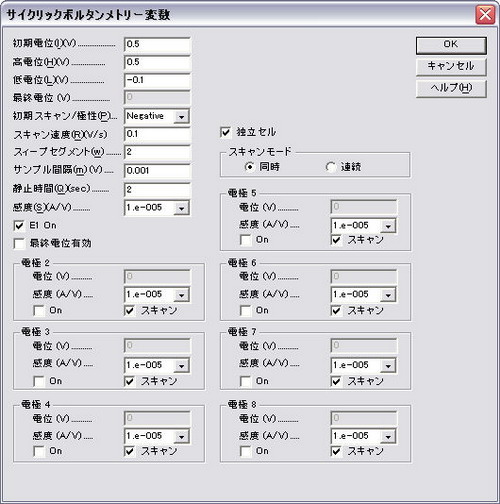

サイクリックボルタンメトリー(CV)の設定画面です。2チャンネル以降の測定条件は、電位スキャンか固定電位の選択と感度設定をします。スキャンモードでは、8チャンネル同時測定か連続測定かを選択できます。また、独立セルか同一セルかも選択できます。
バイオセンサーへの応用

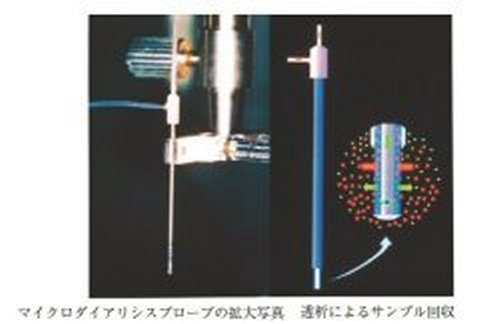

マイクロダイアリシスは先端に透析膜を固定化し、リンゲル液等を直接プローブに灌流します。
マイクロダイアリシスプローブをラット脳組織などに插入し、生体物質を連続的にサンプリングすることができます。
生体物質のモニタリング
電極にグルコースオキシダーゼと乳酸オキシダーゼを固定化し、マイクロダイアリシス
プローブからの灌流液を通液した時、各電極の電流応答を示します。
50µM veratridine を腹腔内投与した時、各物質の変化を示したものです。
・多機能ファラデーケージ ・スターラー機能付き ・ガスパージ機能付き |
||||
