プレート電極評価セル

プレート状の作用電極で電気化学 測定が簡単にできるセルです。
プレートの大きさによって、2つのセルから選択できます。

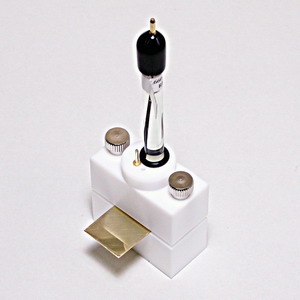

プレート電極評価セルキット

プレート電極評価セル

金属基板、半導体基板などプレート状電極での電気化学 特性評価が簡単に行える、プレート型電極用の評価セルです。 このセルは、2つのテフロンブロックとセルキャップから構成されており、このブロックで基板を挟み込みます。

  • 構成と仕様
  • 対応サイズ
  • 組立て方法
商品コードをクリックするとWEB見積計算書に自動入力できます
商品名の前に★マークがあるものは、常備在庫品です
商品コード 品名 数量
011951 プレート電極評価セルキット
内訳
テフロンセル(本体) 1
012864 テフロンセル(土台) 1
テフロンキャップ 1
プレート電極評価セル用Oリング(バイトン製) 1
ネジ 20 mm 2
010537 パージ用チューブ 1 m 1
002222 Ptカウンター電極 5.7cm 1
※ 単品での販売の場合、プレート電極評価セル用Oリング(012022)は10個入です。

参照電極は別売りです。下記の参照電極からお選びください。

  • 012167 RE-1B 水系参照電極(Ag/AgCl)
  • 013613 RE-1BP 水系参照電極(Ag/AgCl)
  • 013848 RE-7N 非水溶媒系参照電極
  • 013691 RE-1CP 飽和KCL銀塩化銀参照電極
  • 013693 RE-2BP カロメル型参照電極
  • 013692 RE-2CP 参照電極
  • 対応電極サイズ
    幅:約10〜23 mm
    長さ:25 mm程度(接続方法などによります)
    厚さ:3 mmまで

  • 接液部分の電極内径
    約7.8 mm
    (Oリングの内径です。セルで挟み込む際の変形により、内径及び面積は多少変わります。)

以下の順に写真が切り替わり、組み立て方法を示します

  1. 必要な部材を用意します。
  2. 下側のテフロンブロックの上に基板を設置します。
  3. Oリングが付いたテフロンブロックを基板の上に乗せ、左右のネジを均一にねじ込み、基板を挟み込みます(液に触れる部分は、Oリングの内径に依存します)。
  4. 基板が固定されているか確認を行い、電解液(約1 mL程度)を入れます。
  5. セルキャップにカウンター電極及び参照電極を取り付け、セルに固定します。 付属のPtカウンター電極は、若干長いので適度に巻いてご使用ください。
  6. ワニ口クリップなどで配線します。
    プレート電極評価セル



PTC1塗料テストセル

PTC1塗料テストセル

PTC1塗料テストセルは、40 mLの容量でプレート状電極の評価ができます。付属のサンプルマスクを電極に貼り付けることで、1 cm2、3 cm2、10 cm2と測定面積を限定することができます。
サンプルマスクを使用しない場合の測定面積は約14.6 cm2です。

  • 対応電極サイズ
    ディスク状:50 mm以上
    プレート状:50 mm角以上
    ※いずれもサンプルの厚さは1〜10mmまで
商品コードをクリックするとWEB見積計算書に自動入力できます
商品コード 品名及び明細 数量
012247 PTC1塗料テストセル
内訳
カウンター電極(グラファイト棒,6×150 mm) 1
PTC1塗料テストセル本体(Oリング付) 1
PTC1セル土台 1
PTC1クランプ 1
PTC1ゴム栓 1
(012248) PTC1ポートサンプルマスク1 cm2 2
(012249) PTC1ポートサンプルマスク3 cm2 2
(012250) PTC1ポートサンプルマスク10 cm2 2

             ※カッコ内は単品時の商品コードです。単品ではそれぞれ60枚入りです。
             ※参照電極は別途ご購入下さい。
