電気化学 測定装置 ALS802Dデュアル 電気化学 アナライザー
電気化学 測定装置のALS802Dシリーズ 高感度デュアル 電気化学 アナライザーはWindows™OSのパソコンで制御する電気化学 測定装置で、高い信頼性・応用性を有するモデルです。ポテンショスタットとファンクションジェネレーターがドッキングし、アンペロメトリックからCVテクニックまでの14項目の測定が実行できます。
- 特長
- 仕様
- テクニック一覧
- 測定例
- オプション
高分解能による電気化学 分析
- 測定下限電流は1 pAで高分解能による電気化学 分析（ALS600Fシリーズと比べて感度レベルが上がります）
- 1 µVから500 V/secまでのスキャン速度の選択が可能
- 電位範囲は±10 V
- 電流範囲は±10 mA
- 4種類の波形選択が可能
- 光電気化学測定への応用
ALS802シリーズは電気化学のメカニズム測定はもちろん、測定電流のダイナミック範囲が広く、分光電気化学 測定に有効です。例えば1チャンネル側は電気化学 測定、2チャンネル側は分光スペクトルデータを同期しながらサンプリングします。
<<デュアル測定で利用可能なテクニック>>
- CV
- LSV
- CA
- DPV
- NPV
- SWV
- アンペロメトリーi-t
| パラメータ | モデル802Dシリーズ |
| ポテンシャル範囲 | ±10 V |
| 電流範囲 | ±10 mA |
| 出力電圧 | ±13 V |
| 感度範囲 | ±10 pA ～ ±0.01 A（10レンジ） |
| 入力インピーダンス | 1×1012 Ω |
| 最小電位分解能 | 100 µV |
| 最大サンプリング速度 | 16bit @ 1 MHz |
| バックグラウンド電流 | < 10 pA |
| 電流分解能 | 0.3 fA（電流レンジの0.0015%） |
| スキャン速度 CV | 1×10-6 ～ 5,000 V/sec |
| パルス幅 CA, CC | 0.0001 ～ 1,000 sec |
| パルス幅 DPV, NPV | 0.001 ～ 10 sec |
| 周波数 SWV | 1 ～ 100 kHz |
| iR補償機能 | ◯ |
| 対応OS | WindowsTM 10※ / 11 |
| インターフェース | USB 2.0 |
| 大きさ（W×D×H） | 365 × 235 × 125 mm |
| 重さ | 3.5 kg |
※Windows™ 10 Sモードには対応しておりません。Sモードの場合は、解除を行ってください。
また、対応するのはマイクロソフト社がサポート中のバージョンのみです。
モデル名をクリックするとWEB見積書に自動入力できます
| テクニック | 802D | 812D | 822D | 832D | 842D | 852D |
| CV | ● | ● | ● | ● | ● | ● |
| LSV | ● | ● | ● | ● | ● | ● |
| SCV | ● | |||||
| TAFEL | ● | |||||
| CA | ● | ● | ● | |||
| CC | ● | ● | ● | |||
| DPV | ● | ● | ● | ● | ||
| NPV | ● | ● | ● | ● | ||
| SWV | ● | ● | ● | ● | ||
| ACV | ● | |||||
| i-t | ● | ● | ● | ● | ● | |
| SHACV | ● | |||||
| DPA | ● | ● | ● | ● | ||
| DDPA | ● | ● | ● | ● | ||
| TPA | ● | ● | ● | ● | ||
| IPAD | ● | |||||
| BE | ● | ● | ● | ● | ||
| HDV | ● | |||||
| IMP | ||||||
| IMPT | ||||||
| IMPE | ||||||
| CP | ● | ● | ||||
| CPCR | ● | ● | ||||
| PSA | ● | ● | ● | |||
| ECN | ● | |||||
| OCPT | ● | ● | ● | ● | ● | ● |
| SSF | ● | ● | ||||
| STEP | ● | ● | ||||
| ISTEP | ● | ● | ||||
| RDE | ● | ● | ||||
| Lmt CV Sim | ● | ● | ● | ● | ||
| Full CV Sim | ● | ● | ● |
テクニック略称一覧
- CV: サイクリックボルタンメトリー
- LSV: リニアースイープボルタンメトリー
- SCV: 階段状ボルタンメトリー
- TAFEL: ターフェルプロット
- CA: クロノアンペロメトリー
- CC: クロノクーロメトリー
- DPV: 微分パルスボルタンメトリー
- NPV: ノーマルパルスボルタンメトリー
- SWV: 矩形波ボルタンメトリー
- ACV: 交流ボルタンメトリー
- i-t: アンペロメトリー
- SHACV: 第二高調波ボルタンメトリー
- DPA: 微分パルスアンペロメトリー
- DDPA: ダブル微分パルスアンペロメトリー
- TPA: トリプルパルスアンペロメトリー
- IPAD: 積分パルスアンペロメトリー検出
- BE: バルク電気分解/クーロメトリー
- HDV: ハイドロダイナミックボルタンメトリー
- IMP: 交流インピーダンス
- IMPT: インピーダンス/タイム
- IMPE: インピーダンス/ポテンシャル
- CP: クロノポテンショメトリー
- CPCR: クロノポテンショメトリー/タイム
- PSA: ポテンショメトリックストリッピング分析
- ECN: Electrochemical Noise Measurement
- OCPT: Open Circuit Potential-Time
- SSF: スイープステップファンクション
- STEP: マルチポテンシャルステップ
- ISTEP: マルチ電流ステップ
- RDE: RDEコントロール
- Lmt CV Sim: CVシミュレーション（機能限定版）
- Full CV Sim: CVシミュレーション
微小電極高感度DPV測定

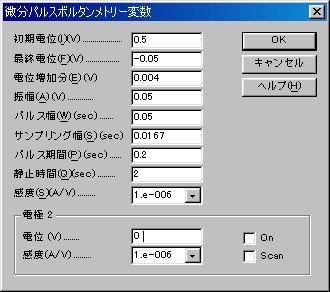

パラメータの設定
測定した結果
- SVC-2 ボルタンメトリー用セルをMCAモードでご使用頂くと、200µlのサンプル量で電気化学 測定が可能です。
- 実験条件
- 作用電極：Pt（10µm）
- 0.5M KON3 水中でA:0.5mM / B:0.05mM / C:0.01mM / D:0.005mMのK3Fe（CN）6 / E:background
・多機能ファラデーケージ
・スターラー機能付き
・ガスパージ機能付き
・ピコアンペアブースター
・高感度測定オプション
・CS-3Aと併用
・ALS600/700/802シリーズ対応
・マルチプレクサー
・8～64chまで対応
・ALS400/600/700/802/
900/1100シリーズ対応
