電気化学 測定用 RRDE-3A 回転リングディスク電極装置 Ver.2.0


RRDE-3A 回転リングディスク電極装置 Ver.2.0 は販売を終了いたしました。現行バージョンに関する情報は こちら をご覧ください。

RRDE-3A 回転リングディスク電極装置

各種回転電極
ポリメチルペンテン製セルなど
各種参照電極
バイポテンショスタット
酸素モニター

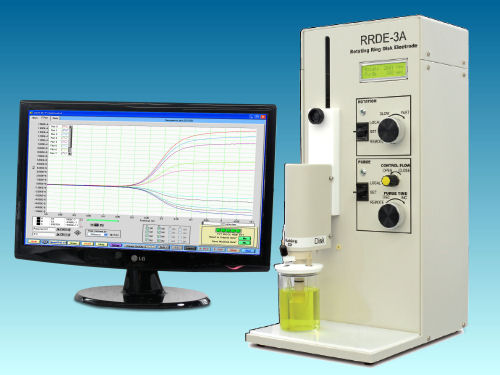

対流ボルタンメトリー(RDE測定、RRDE測定)による中間体・生成物の検出などにご活用いただけるこのRRDE-3Aは、研究室での使用を目的とした、軽量&コンパクトな電子制御の回転電極装置です。
電極の回転は、PWM( Pulse Width Modulation )方式で制御を行っているため、100 rpmの低回転から 8,000 rpmの高回転域まで表示誤差は1%以下と高精度を誇ります。

装置にセットする作用電極は、目的に応じてディスク電極・リングディスク電極を選択できます。
各作用電極は外径φ12×25 mmという、極めて小さなサイズを実現しました。
また、リングディスク電極のオプションとして、ディスク交換式電極(DRE)を新たに開発いたしました。 Ptリングアセンブリーに好みのディスク素材を繰り返し着脱してRRDE測定することが可能になりました。燃料電池の酸素還元反応(ORR)や腐食研究などに活用が可能です。また、参照電極およびカウンター電極も各種選択できますので、実験の幅も広がります。

RRDE-3Aは、本体で直接マニュアル制御できるのはもちろんのこと、ALSの各種 電気化学 測定装置などのポテンショスタットと接続することにより、パソコン上からリモート制御することができます。また、LCDディスプレイによる「清掃」「交換」のアラート表示により、定期的なメンテナンスをしていただけます。

また、酸素還元反応(ORR)のご研究には、FireSting酸素モニターと組み合わせた機器構成が可能です。実際の測定の様子に関しては、こちらのページをご覧ください。

デモ機をご用意しておりますので、お気軽に当社までお問合せ下さい。
お問合せはこちらから


  • 仕様
  • 特長
  • 動画:操作方法とメンテナンスなど
  • マクロコマンド例
  • アプリケーション例
  • アクセサリー
商品コードをクリックするとWEB見積計算書に自動入力できます(一部商品除く)
商品コード 品名
013606 RRDE-3A 回転リングディスク電極装置 Ver.2.0
仕様
回転数範囲 100 〜 8,000 rpm
設定回転/表示分解能 1 rpm
表示方式 4桁LCD
回転数表示精度 1%以下
回転制御方式 PWM方式
電源 100〜240VAC 50/60 Hz
大きさ(W×D×H) 190×230(筐体部分120 mm)×400 mm
重さ 6 Kg
使用温度 10 〜 40°C
付属品
アルカリ用サンプルバイアル(100 mL)
012064 RRDE-3用スピンコートアダプター
012065 パージ用ニップル(PP製)
013392 タイゴンチューブ OD1/4, ID1/8
013271 RRDE-3Aテフロンキャップ V.2
012642 RRDE-3A シリコンシート 100x180mm (1枚)
012975 RRDE-3A ベアリングアッセンブリー用Oリング(3個)
012976 RRDE-3A シャフトアッセンブリー用Oリング(3個)
電源ケーブル
取扱説明書
オプション(別売)
012167 RE-1B 水系参照電極(Ag/AgCl)
012171 RE-7 非水溶媒系参照電極(Ag/Ag+)
013597 RHEK 簡易型可逆水素電極キット
012961 Ptカウンター電極 23cm
012632 サンプルバイアル(100 mL)
013580 アルカリ用サンプルバイアル(100mL) 10本入
013581 アルカリ用サンプルバイアル(200mL) 8本入
013582 RRDE-3A テフロンキャップ(200mL用)
012652 ウォータージャケット型ガラスセル
012641 RRDE-3A ベアリングアッセンブリー用Oリング(10個)
012829 RRDE-3A シャフトアッセンブリー用Oリング(10個)
013343 RRDE-3A テフロンキャップV.2用Oリング
008133 CB-BS BASアクセサリーケーブル
012074 CB-ES RRDEリモートケーブル


  • 駆動部分とコントローラーが一体化したコンパクトなデザイン
  • 回転ディスク電極装置(RDE)、回転リングディスク電極装置(RRDE)として使用できる
  • リングディスク電極のディスク電極の着脱が可能(新商品:DRE使用時)
  • 前面パネルからマニュアルによる速度制御が可能
  • 回転速度範囲は100〜8,000 rpm (DRE使用時は、2,000〜3,000 rpm 以下を推奨)
  • 酸素モニターを行いながら測定が可能
  • LCDディスプレイによる回転数とパージ時間の表示
  • LCDディスプレイによる「機種名」「筐体バージョン」「モーターの累積回転時間」表示
  • LCDディスプレイによる「清掃」「交換」のアラート表示機能付き
  • ガスパージ機能付き
  • パージバルブのON/OFFタイマー制御 (9999秒まで設定可能)
  • 作用電極の交換が簡単、電極の種類も豊富
  • シャフトとモーターはカップリングにて完全に絶縁状態になっているため、ノイズがカットされます
  • シャフトは内筒と外筒から構成されていますが、テフロンスペーサーにより完全な絶縁状態を実現し、ノイズカットされています

Ver2.0での改良点

1.LCDディスプレイによる「機種名」「筐体バージョン」「モーターの累積回転時間」表示

LCDディスプレイによる「機種名」「筐体バージョン」「モーターの累積回転時間」表示

2.LCDディスプレイによる「清掃」「交換」のアラート表示機能付き

LCDディスプレイによる200時間ごとの「清掃」のアラート表示
LCDディスプレイによる200時間ごとの「交換」のアラート表示


3.ベアリング素材の改良
ベアリングを耐食性の高い素材にリニューアルしました。
リニューアルにより、シャフトへのダメージを低減し
燃料電池試験など、さらに幅広い環境下でご使用いただけるようになりました。

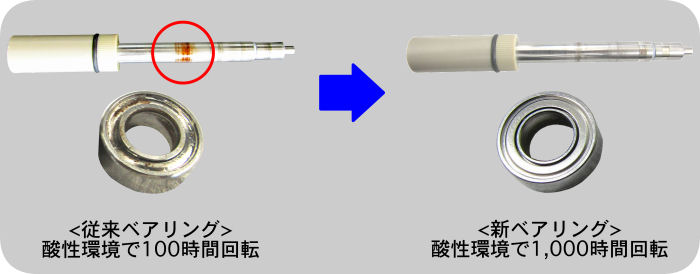

従来ベアリングとの比較
※画像のベアリングは比較のため特別に取り外したものです。実際には取り外せませんのでご注意ください。

バイポテンショスタットとのセットアップ

RRDE-3A 回転リングディスク電極装置 と モデル2325 バイポテンショスタット とのセットアップ方法をご紹介いたします。(約3分30秒)

使用例

回転電極法は電極を回転させながら電気化学 測定を行う手法であり、電気化学 反応における電荷移動過程と物質移動過程を分けて解析する際に有用です。
動画では、製品の概要と関連する新商品のご紹介を交えながら回転電極法(RDE、RRDE)の原理や燃料電池用触媒の回転電極を用いた評価手法などについて簡単にご説明いたします。(約23分)

メンテナンスについて

RRDE-3A 回転リングディスク電極装置 Ver.2.0 のメンテナンス手順も動画でご紹介しています。
RRDE-3Aを長時間使用していると、モーターシャフト内部のシャフトの汚れにより、測定ノイズが発生します。
そのシャフトのメンテナンス方法です。

電気化学 測定装置 ALSモデル700シリーズのソフトでは、基本的に1つのテクニック中において、所定の回転数での制御が可能です。例えば、アンペロメトリック測定を使って、その時間設定で回転数を変えての制御をする、というようなことも可能です。下記は、ALSモデル704Dのソフトを用いたマクロコマンド入力例です。

30sec間隔で、100、300、600、1200、2400 rpm と回転数を変え、i-t測定をする。

tech:i-t
ei=-0.1
st=30
sens=1e-4
rdeon
rpm=100
cellon
run
save:i-t100

rpm=300
run
save:i-t300

rpm=600
run
save:i-t600

rpm=1200
run
save:i-t1200

rpm=2400
run
save:i-t2400
rdeoff

ei=0.2
run


酸素還元電流と溶存酸素のモニタリング

回転電極装置を用いた、燃料電池の酸素還元触媒の酸素還元電流のモニタリング時の溶存酸素濃度のモニタリング用としての使用例です。

燃料電池 酸素還元電流の測定への応用例。


アクセサリー

クリックで拡大クリックで拡大

電極
商品コード 品名および明細 長さ(mm) 外径(mm) 電極部
(mm)
RRDE
012613 白金リング-GCディスク電極 25 12 R:7.0/5.0
D:4.0
012614 白金リング-白金ディスク電極 25 12 R:7.0/5.0
D:4.0
012615 白金リング-金ディスク電極 25 12 R:7.0/5.0
D:4.0
012616 金リング-GCディスク電極 25 12 R:7.0/5.0
D:4.0
012617 金リング-白金ディスク電極 25 12 R:7.0/5.0
D:4.0
012653 金リング-金ディスク電極 25 12 R:7.0/5.0
D:4.0
012618 GCリング-GCディスク電極 25 12 R:7.0/5.0
D:4.0
R:リング部
D:ディスク部
RDE
011169 GCEガラス状カーボンディスク電極 25 12 3.0
011170 PTE白金ディスク電極 25 12 3.0
011171 AUE金ディスク電極 25 12 3.0
011966 ALEアルミニウムディスク電極 25 12 3.0
011967 AGE銀ディスク電極 25 12 3.0
011968 CUE銅ディスク電極 25 12 3.0
011969 NIEニッケルディスク電極 25 12 3.0
011970 TAEタンタルディスク電極 25 12 3.0
011971 TIEチタンディスク電極 25 12 3.0
011972 WEタングステンディスク電極 25 12 3.0
011973 CPEカーボンペーストディスク電極 28 12 3.0
≪RRDE・RDE電極の詳細はこちら≫
DRE(RRDE用ディスク交換式電極)
013336 DRE-PGK ディスク交換式電極Pt/GCキット 26 12 R:7.0/5.0
D:4.0
013608 DRE-DCP ディスク電極交換研磨ツール - - -
≪DRE電極の詳細はこちら≫
その他電極
012167 RE-1B 水系参照電極(Ag/AgCl) 70 6
013848 RE-7N 非水溶媒系参照電極 70 6
012961 Ptカウンター電極 23 cm 230 0.5
セル関連
012632 サンプルバイアル(100 mL)
013580 アルカリ用サンプルバイアル(100mL) 10本入
013581 アルカリ用サンプルバイアル(200mL) 8本入
013582 RRDE-3A テフロンキャップ(200mL用)
012652 ウォータージャケット型ガラスセル

※ 上記以外の材質・サイズでも電極作製を承っております。詳細については弊社営業までお問い合わせ下さい。
