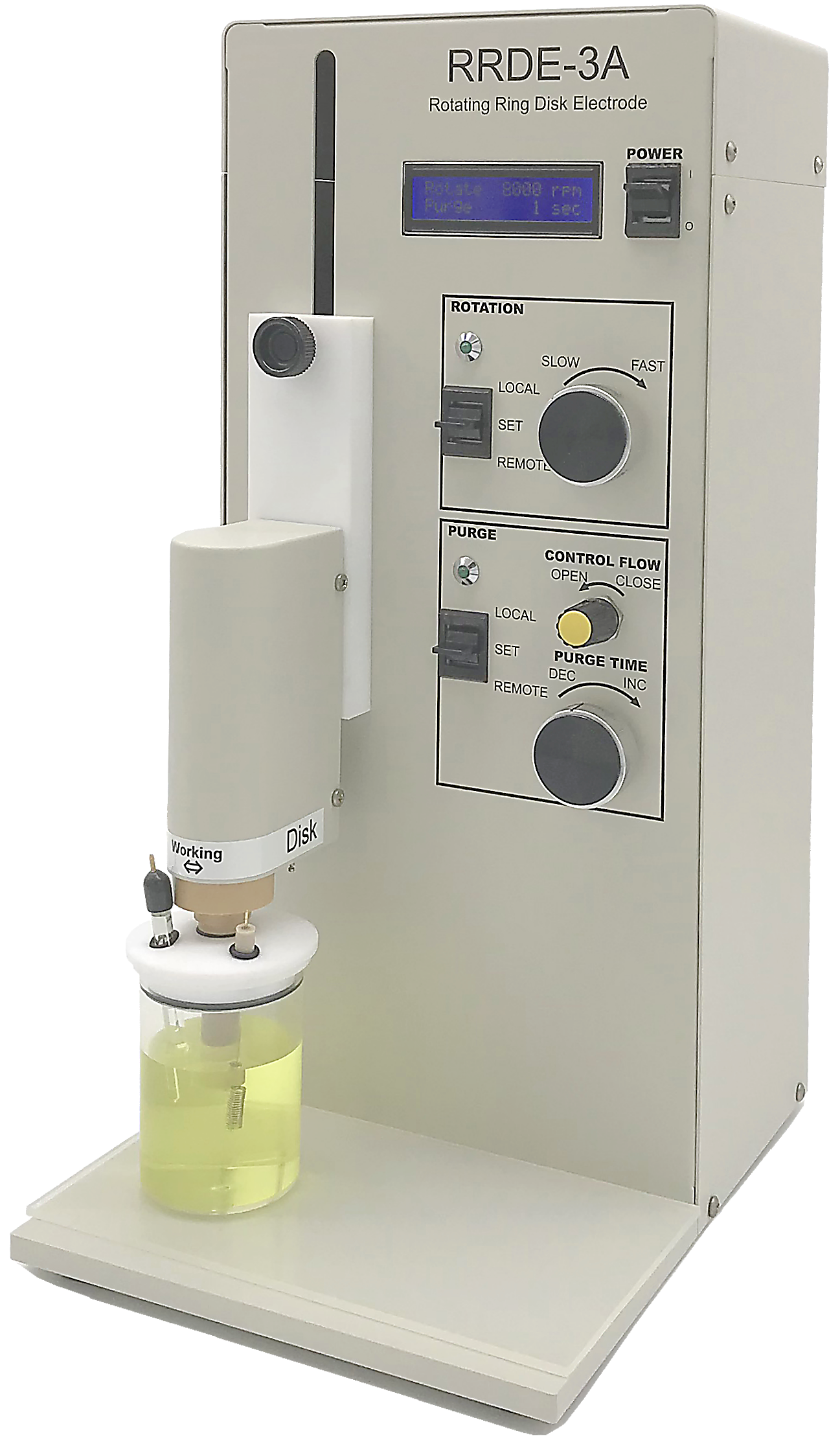

電気化学 測定用 RRDE-3A 回転リングディスク電極装置 Ver.3.0
対流ボルタンメトリー(RDE測定、RRDE測定)による中間体・生成物の検出などにご活用いただけるこのRRDE-3Aは、研究室での使用を目的とした、軽量＆コンパクトな電子制御の回転電極装置です。
電極の回転は、PWM（ Pulse Width Modulation ）方式で制御を行っているため、100 rpmの低回転から 8,000 rpmの高回転域までの回転精度は1%以下と高精度を誇ります。
装置にセットする作用電極は、目的に応じてディスク電極・リングディスク電極を選択できます。各作用電極は外径φ12×25 mmという、極めて小さなサイズを実現しました。
また、リングディスク電極のオプションとして、ディスク交換式電極（DRE)を新たに開発いたしました。 Ptリングアセンブリーに好みのディスク素材を繰り返し着脱してRRDE測定することが可能になりました。燃料電池の酸素還元反応（ORR)や腐食研究などに活用が可能です。また、参照電極およびカウンター電極も各種選択できますので、実験の幅も広がります。
RRDE-3Aは、本体で直接マニュアル制御できるのはもちろんのこと、ALSの各種 電気化学 測定装置などのポテンショスタットと接続することにより、パソコン上からリモート制御することができます。また、LCDディスプレイによる「清掃」「交換」のアラート表示により、定期的なメンテナンスをしていただけます。
また、酸素還元反応（ORR)のご研究には、FireSting酸素モニターと組み合わせた機器構成が可能です。実際の測定の様子に関しては、こちらのページをご覧ください。デモ機をご用意しておりますので、お気軽に当社までお問合せ下さい。
- 仕様
- 特長
- マクロコマンド例
- アプリケーション例
- アクセサリー
商品コードをクリックするとWEB見積計算書に自動入力できます（一部商品除く）
| 商品コード | 品名 |
| 013725 | RRDE-3A 回転リングディスク電極装置 Ver.3.0 |
| 仕様 | |
| 回転数範囲 | 100 〜 8,000 rpm |
| 設定回転/表示分解能 | 10 rpm（1 rpmに変更可能） |
| 表示方式 | 4桁LCD |
| 回転精度 | < 1%（100 〜 1,000 rpm） < 0.5%（1,001 rpm 〜） |
| 回転制御方式 | PWM方式 |
| 電源 | 12 VDC（ACアダプター） |
| 大きさ（W×D×H） | 190×230（筐体部分120 mm）×400 mm |
| 重さ | 3.5 kg |
| 使用温度 | 10 〜 50°C |
| 付属品 | |
| アルカリ用サンプルバイアル（100 mL） | |
| 012064 | RRDE-3用スピンコートアダプター |
| 012065 | パージ用ニップル（PP製） |
| 013392 | タイゴンチューブ OD1/4, ID1/8 |
| 013271 | RRDE-3Aテフロンキャップ V.2 |
| 012642 | RRDE-3A シリコンシート 100x180mm (1枚) |
| 012975 | RRDE-3A ベアリングアッセンブリー用Oリング(3個) |
| RRDE-3A シャフト用Oリング白 | |
| 電源ケーブル | |
| 取扱説明書 | |
| オプション（別売） | |
| 012167 | RE-1B 水系参照電極（Ag/AgCl） |
| 013848 | RE-7N 非水溶媒系参照電極 |
| 013597 | RHEK 簡易型可逆水素電極キット |
| 012961 | Ptカウンター電極 23cm |
| 012632 | サンプルバイアル（100 mL） |
| 013580 | アルカリ用サンプルバイアル(100mL) 10本入 |
| 013581 | アルカリ用サンプルバイアル(200mL) 8本入 |
| 013582 | RRDE-3A テフロンキャップ(200mL用) |
| 012652 | ウォータージャケット型ガラスセル |
| 012641 | RRDE-3A ベアリングアッセンブリー用Oリング(10個) |
| 013645 | RRDE-3A シャフト用Oリング白(3個) |
| 013343 | RRDE-3A テフロンキャップV.2用Oリング |
| 014050 | RRDE-3A/CS-3A ガスパージチューブ補修キット |
| 008133 | CB-BS BASアクセサリーケーブル |
| 013847 | CB-ES リモートケーブル(25pin) |
- 駆動部分とコントローラーが一体化したコンパクトなデザイン
- 回転ディスク電極装置（RDE）、回転リングディスク電極装置（RRDE）として使用できる
- リングディスク電極のディスク電極の着脱が可能（新商品：DRE使用時）
- 前面パネルからマニュアルによる速度制御が可能
- 回転速度範囲は100〜8,000 rpm （DRE使用時は、2,000〜3,000 rpm 以下を推奨）
- 酸素モニターを行いながら測定が可能
- LCDディスプレイによる回転数とパージ時間の表示
- LCDディスプレイによる「機種名」「筐体バージョン」「モーターの累積回転時間」表示
- LCDディスプレイによる「清掃」「交換」のアラート表示機能付き
- ガスパージ機能付き
- パージバルブのON/OFFタイマー制御 （9999秒まで設定可能）
- 作用電極の交換が簡単、電極の種類も豊富
- シャフトとモーターはカップリングにて完全に絶縁状態になっているため、ノイズがカットされます
- シャフトは内筒と外筒から構成されていますが、テフロンスペーサーにより完全な絶縁状態を実現し、ノイズカットされています
Ver3.0での改良点
1. 外観・構造の変更
- メインフレーム構造を改良し、本体重量を6 kgから3.5 kgに軽量化しました。
- 電源スイッチの位置を、背面から前面(LCDディスプレイの横)に変更しました。これにより、電源スイッチの操作がより簡単になりました。
- 筐体内部に搭載していたスイッチング電源の代わりに、ACアダプターを使用する形式に変更しました。これにより、電気的安全性が向上しています。
- LCDディスプレイの色が緑から青に、文字色が黒から白に変わり、更に見やすくなりました。
- 背面にあったクリアスイッチが無くなり、代わりに後述のメンテナンスモードが搭載されました。
2. 共振ノイズ音の緩和
RRDE-3A Ver.3.0ではマザーボードの回路設計を改良し、特定の回転速度におけるPWM（パルス幅変調）信号の制御時に共振ノイズ音が発生する欠点を克服しました。
3. メンテナンスモードの追加
RRDE-3A Ver.3.0に新たに搭載されたメンテナンスモードは、操作の利便性向上、リモート速度制御の精度確認、及び機器の定期メンテナンス等のサポートを目的としています。お客様が機器の摩耗具合を把握し、最良の動作状態を維持するために定期的な清掃およびメンテナンスを行う際に役立ちます。
メンテナンスモードでは、以下の設定を行う事ができます。
- 電極回転速度の設定単位の変更 (1 rpm ⇔ 10 rpm)
- 総回転時間と、次のアラート表示までの時間の表示
- アラート表示のクリア
- リモート端子への入力電圧及び電極回転速度のリアルタイム表示
電気化学 測定装置 ALSモデル700シリーズのソフトでは、基本的に1つのテクニック中において、所定の回転数での制御が可能です。例えば、アンペロメトリック測定を使って、その時間設定で回転数を変えての制御をする、というようなことも可能です。下記は、ALSモデル704Dのソフトを用いたマクロコマンド入力例です。
30sec間隔で、100、300、600、1200、2400 rpm と回転数を変え、i-t測定をする。
tech:i-t
ei=-0.1
st=30
sens=1e-4
rdeon
rpm=100
cellon
run
save:i-t100
rpm=300
run
save:i-t300
rpm=600
run
save:i-t600
rpm=1200
run
save:i-t1200
rpm=2400
run
save:i-t2400
rdeoff
ei=0.2
run
アクセサリー
クリックで拡大| 電極 | ||||
| 商品コード | 品名および明細 | 長さ(mm) | 外径(mm) | 電極部 (mm) |
| RRDE | ||||
| 012613 | 白金リング-GCディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012614 | 白金リング-白金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012615 | 白金リング-金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012616 | 金リング-GCディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012617 | 金リング-白金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012653 | 金リング-金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012618 | GCリング-GCディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| R:リング部 D:ディスク部 |
||||
| RDE | ||||
| 011169 | GCEガラス状カーボンディスク電極 | 25 | 12 | 3.0 |
| 011170 | PTE白金ディスク電極 | 25 | 12 | 3.0 |
| 011171 | AUE金ディスク電極 | 25 | 12 | 3.0 |
| 011966 | ALEアルミニウムディスク電極 | 25 | 12 | 3.0 |
| 011967 | AGE銀ディスク電極 | 25 | 12 | 3.0 |
| 011968 | CUE銅ディスク電極 | 25 | 12 | 3.0 |
| 011969 | NIEニッケルディスク電極 | 25 | 12 | 3.0 |
| 011970 | TAEタンタルディスク電極 | 25 | 12 | 3.0 |
| 011971 | TIEチタンディスク電極 | 25 | 12 | 3.0 |
| 011972 | WEタングステンディスク電極 | 25 | 12 | 3.0 |
| 011973 | CPEカーボンペーストディスク電極 | 28 | 12 | 3.0 |
| ≪RRDE・RDE電極の詳細はこちら≫ | ||||
| DRE(RRDE用ディスク交換式電極) | ||||
| 013336 | DRE-PGK ディスク交換式電極Pt/GCキット | 26 | 12 | R:7.0/5.0 D:4.0 |
| 013608 | DRE-DCP ディスク電極交換研磨ツール | - | - | - |
| ≪DRE電極の詳細はこちら≫ | ||||
| その他電極 | ||||
| 012167 | RE-1B 水系参照電極（Ag/AgCl） | 70 | 6 | |
| 013848 | RE-7N 非水溶媒系参照電極 | 70 | 6 | |
| 012961 | Ptカウンター電極 23 cm | 230 | 0.5 | |
| セル関連 | ||||
| 012632 | サンプルバイアル（100 mL） | |||
| 013580 | アルカリ用サンプルバイアル(100mL) 10本入 | |||
| 013581 | アルカリ用サンプルバイアル(200mL) 8本入 | |||
| 013582 | RRDE-3A テフロンキャップ(200mL用) | |||
| 012652 | ウォータージャケット型ガラスセル | |||
※ 上記以外の材質・サイズでも電極作製を承っております。詳細については弊社営業までお問い合わせ下さい。
